应用场景

　　自承式架空敷设。主要用于高压输电系统。

　　

　　

　　ADSS

　　1 光纤、 2 纤膏、 3 松套管、 4 FRP 、 5 阻水缆膏、 6 PE内护套、

　　7 芳纶纱、8 PE外护套（AT外护套）

产品描述

　　着色光纤置入由高模量耐水解材料制成的松套管中，管内填充触变型阻水纤膏，构成光纤松套管。将多根按色序要求排列的光纤松套管和可能有的填充件围绕中心非金属加强芯，以SZ绞合的方式形成缆芯。缆芯的缝隙之间填充阻水缆膏。缆芯外挤制聚乙烯内护套。然后在内护套外绞合芳纶纱加强，最后挤制聚乙烯外护套或耐电痕外护套。根据光缆敷设跨距及气象条件的不同，ADSS光缆护套形式可以为单护套也可以为双护套。

产品特点

• 松套管内光纤余长和缆芯结构余长的精确控制确保光缆满足产品标准所要求的拉力性能和温度特性。
• 光缆采用非金属结构，抗电磁干扰能力强。
• 若光缆所处区间电位大于12kv，采用特殊AT护套，具有较强的抗电腐能力。
• 重量小，抗拉强度高，可实现大跨距敷设。

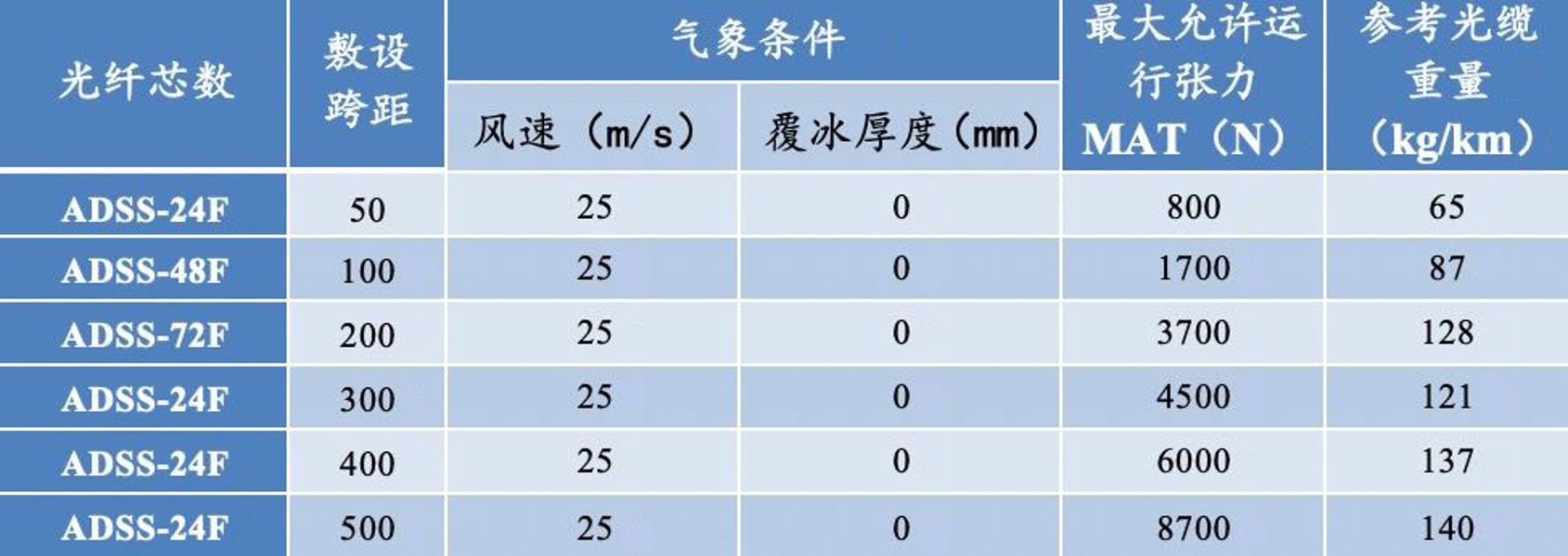

产品规格及结构

　　

　　注：1. 表中参数为ADSS典型结构参数，我司可提供2~144芯任意规格或特殊结构参数的ADSS光缆。

　　2.F为光纤类型。

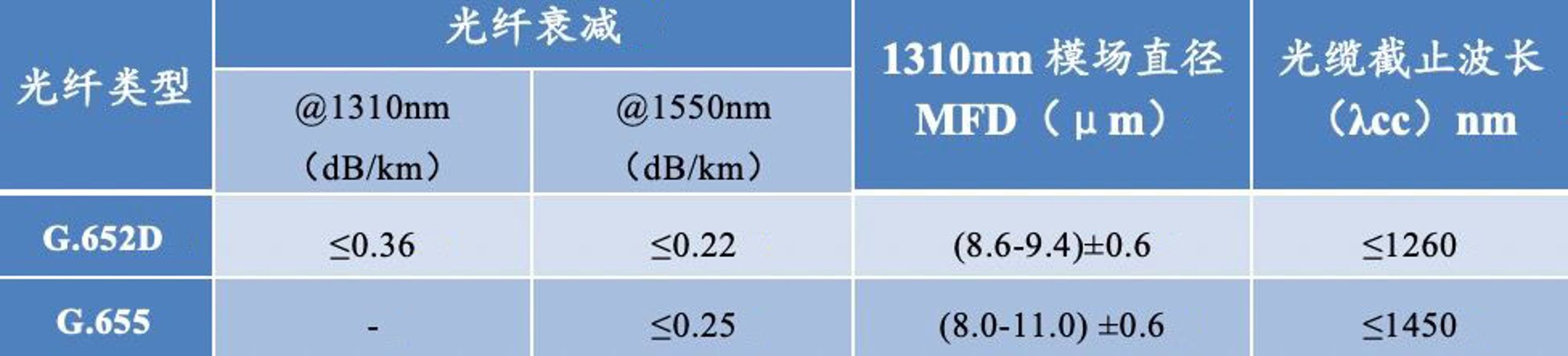

光学性能

　　

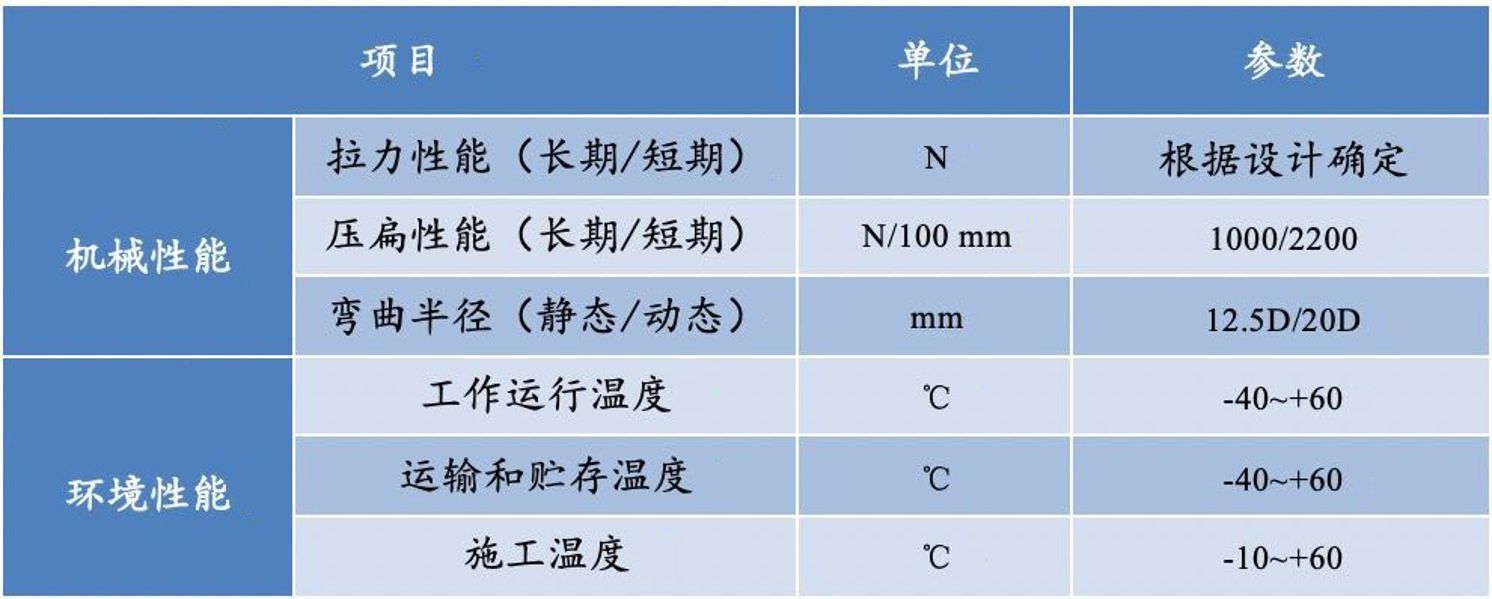

机械及环境性能

　　

　　注：D为光缆直径。

产品标准

　　产品设计满足DL/T788-2016、YD/T 980-2002标准。

交货长度

　　推荐长度：2km、3km；或可根据客户要求段长供货。

　　注：我司可接受此型号特殊性能要求的产品定制。
