松套层绞式铠装阻燃光缆 GYTZA53
作者: 系统管理员 发布时间: 2020年01月14日点击量:

应用场景

  直埋敷设,使用在有阻燃要求的场所。





  GYTZA53

  1 光纤、 2 纤膏、 3 松套管、 4 钢丝、 5 阻水缆膏、 6 双面涂塑皱纹铝带、       7 LSZH内护套、 8 双面涂塑皱纹钢带、 9 LSZH外护套

产品描述

  着色光纤置入由高模量耐水解材料制成的松套管中,管内填充触变型阻水纤膏,构成光纤松套管。将多根按色序要求排列的光纤松套管和可能有的填充件围绕中心金属加强芯,以SZ绞合的方式形成缆芯。缆芯外用双面涂塑皱纹铝带纵包,缆芯的缝隙及缆芯与铝带之间填充阻水缆膏。皱纹铝带纵包后挤制LSZH内护套,然后双面涂塑皱纹钢带纵包后挤制低烟无卤阻燃护套,内护套与皱纹钢带之间填充阻水缆膏。

产品特点

  • 松套管材料具有良好的耐水解性能和抗侧压能力。松套管内填充触变型阻水纤膏,对光纤进行缓冲保护并实现松套管内全截面阻水。
  • 松套管内光纤余长和缆芯结构余长的精确控制确保光缆满足产品标准所要求的拉力性能和温度特性。
  • 阻水纤膏和阻水缆膏实现光缆结构内部缝隙的全截面阻水,确保光缆的纵向阻水性能。涂塑铝带和涂塑钢带提高了光缆的挡潮能力,阻止光缆外部潮气向缆芯渗入。
  • LSZH外护套具有抗紫外辐射性能及耐环境应力开裂性能,保证光缆的使用寿命。
  • LSZH护套具有优异的阻燃特性。

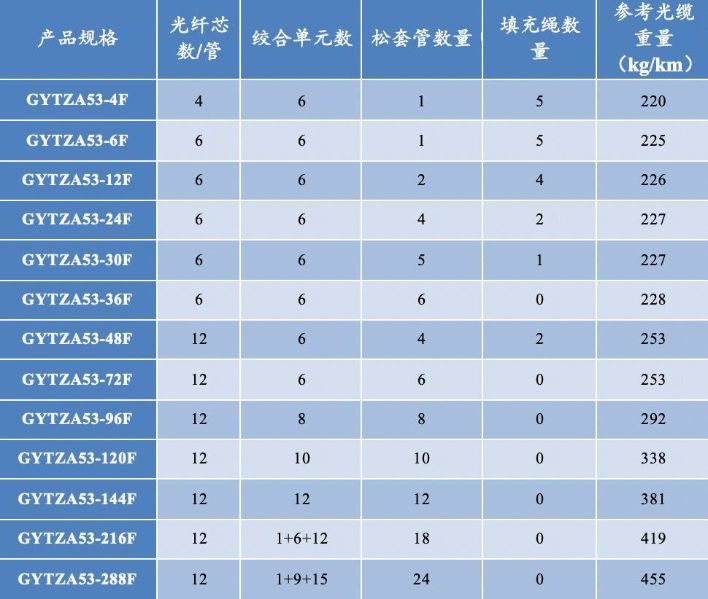

产品规格及结构



  注:1.表中参数为GYTZA53典型结构参数,我司可提供2~288芯任意规格或特殊结构参数的GYTZA53光缆。

  2. F表示为光纤类型。

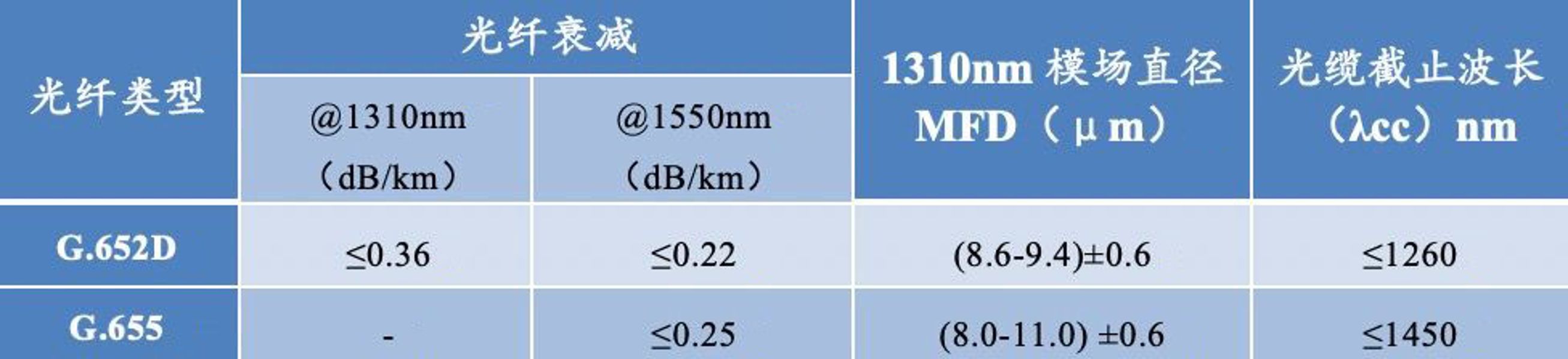

光学性能



机械及环境性能



  注:D为光缆直径。

产品标准

  产品设计满足YD/T 1114 标准。

交货长度

  推荐长度:2km、3km、4km;或可根据客户要求段长供货。

  注:我司可接受此型号特殊性能要求的产品定制。
