应用场景

　　管道、非自承式架空、直埋敷设。可用在地铁、隧道、局端等有阻燃要求的场所。

　　

　　

　　GYXTZW

　　1 光纤、 2 纤膏、 3 松套管、 4 阻水缆膏、 5 双面涂塑钢带、                 6 平行钢丝加强件、 7 LSZH外护套

产品描述

　　着色光纤置入由高模量耐水解材料制成的松套管中，管内填充触变型阻水纤膏，构成光纤松套管。松套管外纵包双面涂塑皱纹钢带，钢带和松套管之间填充阻水缆膏。在钢带两侧放置两根平行钢丝加强件，然后挤制低烟无卤外护套。

产品特点

• 松套管材料具有良好的耐水解性能和很好的抗侧压能力。松套管内填充触变型阻水纤膏，对光纤进行缓冲保护并实现松套管内全截面阻水。
• 两根平行钢丝嵌入护套内，保证光缆结构的稳定性和抗拉力性能。
• 光缆结构小，重量轻，便于敷设。
• LSZH护套具有抗紫外辐射性能及耐环境应力开裂性能,保证光缆的使用寿命。
• 阻水纤膏和阻水缆膏实现光缆内部缝隙的全截面阻水，确保光缆的纵向阻水性能。双面涂塑钢带提高了光缆的挡潮能力，阻止光缆对外部潮气向缆芯渗入。

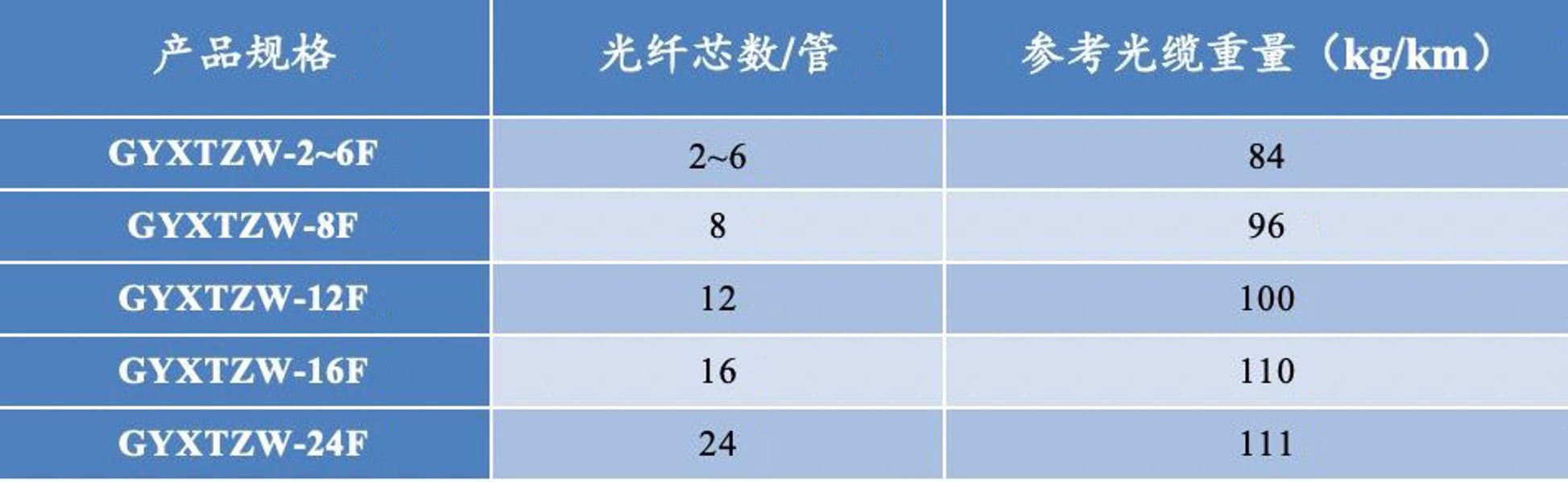

产品规格及结构

　　

　　注：1. 表中参数为GYXTZW典型结构参数，我司可提供2~24芯任意规格或特殊结构参数的GYXTZW光缆。

　　2.F表示为光纤类型。

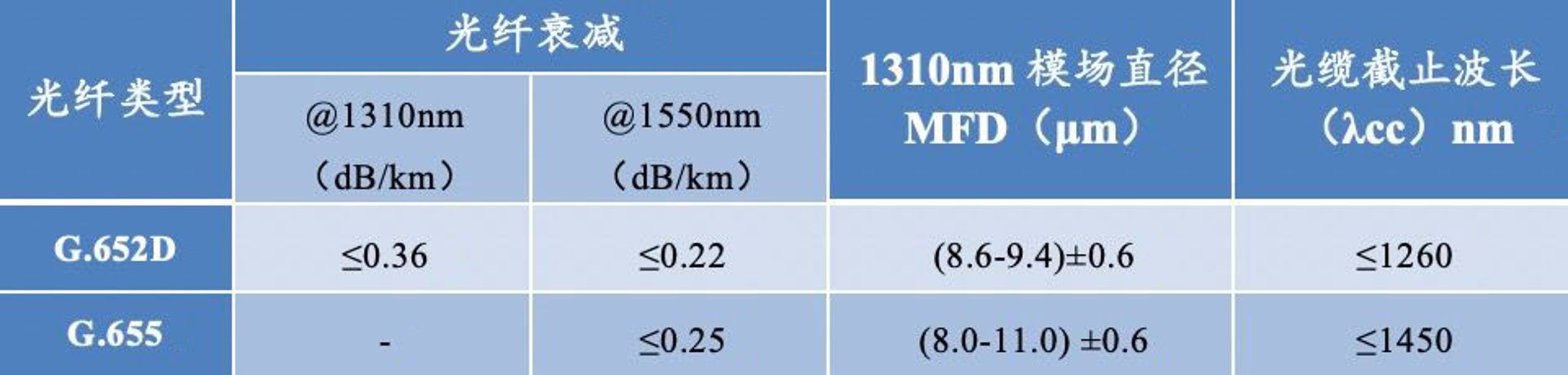

光学性能

　　

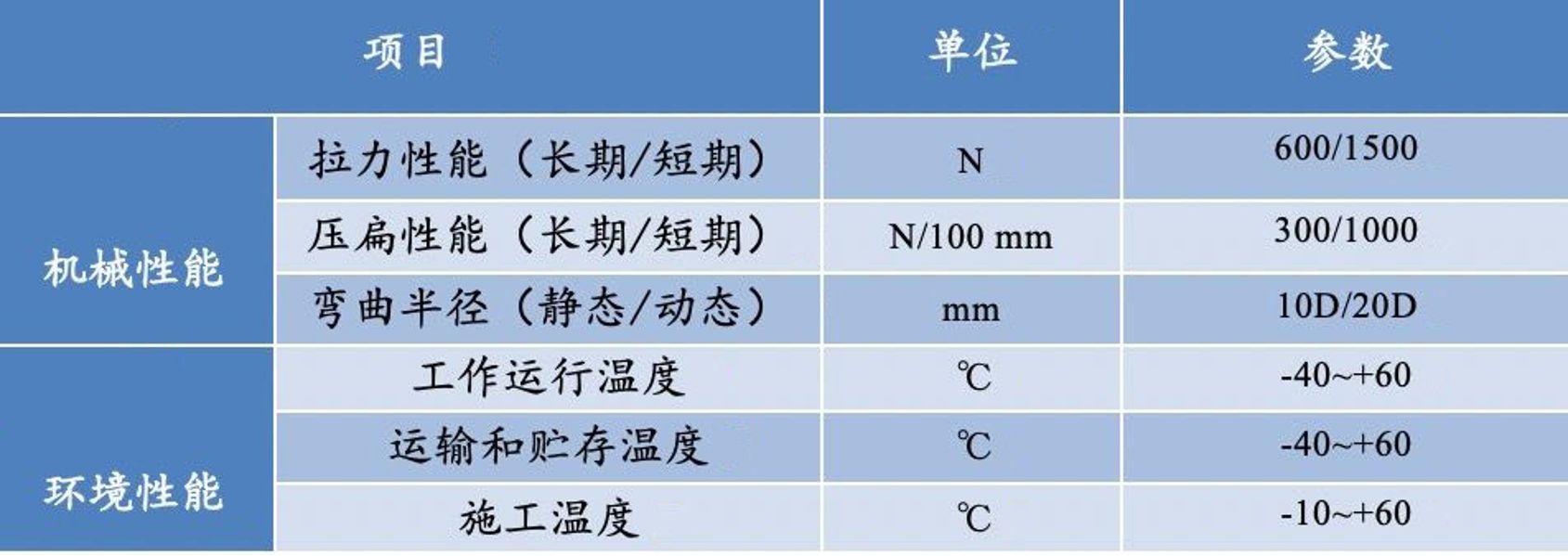

机械及环境性能

　　

　　注：D为光缆直径。

产品标准

　　产品设计满足YD/T 1114 标准。

交货长度

　　推荐长度：2km、3km、4km；或可根据客户要求段长供货。

　　注：我司可接受此型号特殊性能要求的产品定制。
